数据采集终端

产品概述

数据采集终端（液晶版）

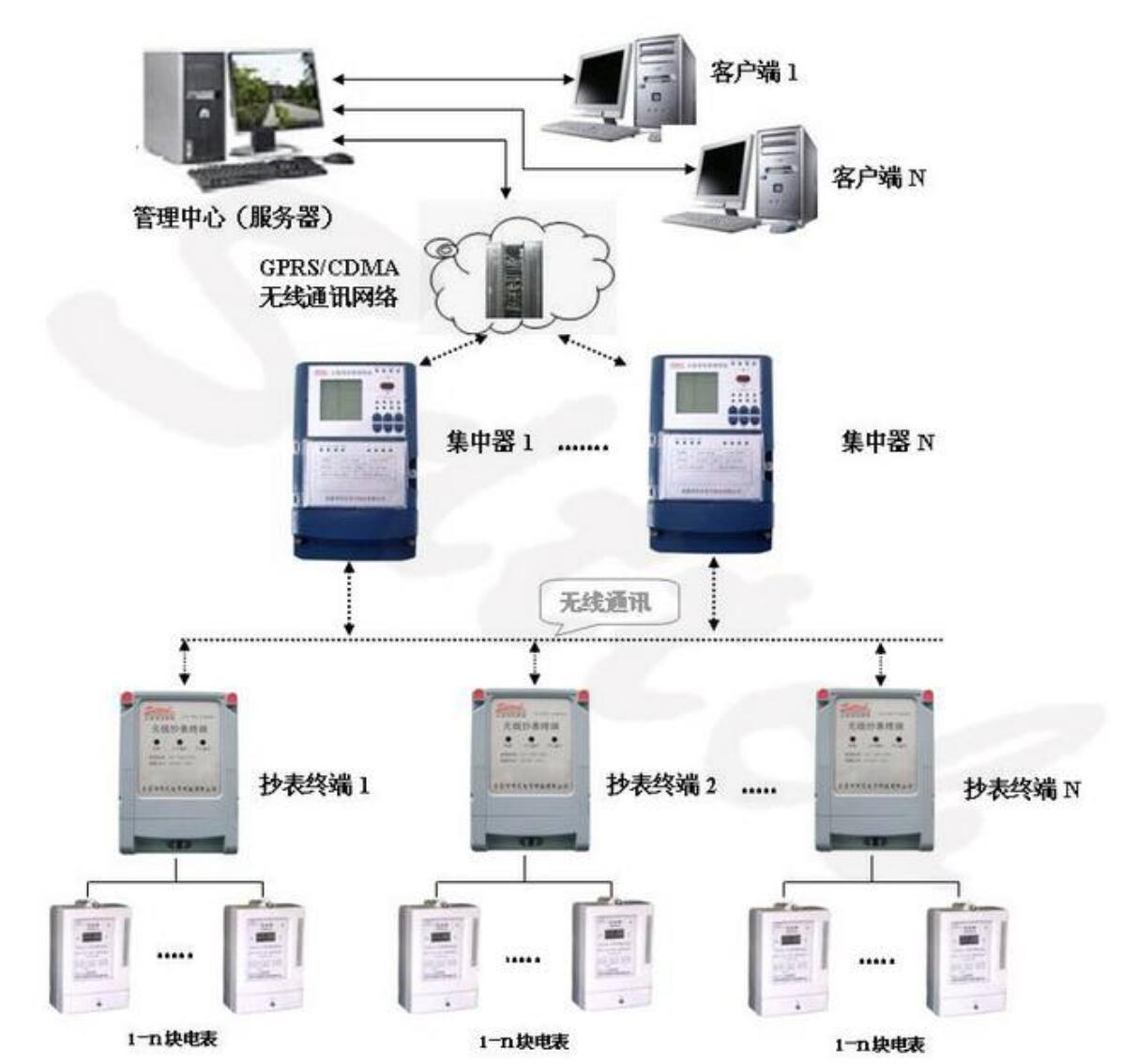

集中器是用电信息采集系统的重要组成部分。该产品应用现代数字通信技术、嵌入式技术、计算机软硬件技术进行设计制造，具有优良的电磁兼容性能，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰，且温度适应范围较宽；宽电压设计使其在实际现场应用中具有更高的可靠性；支持本地/远程修改设备参数，支持本地/远方软件的在线升级；大容量的FLASH存储芯片保证各种数据的存储；能够很好的满足用户的应用需求。

低压抄表集中器是根据国网公司Q/GDW 1374.2-2013《集中抄表终端技术规范》和Q/GDW 1375.2-2013《集中器型式规范》的相关技术要求设计生产的新一代集中器，功能齐全、兼容性好。

主要功能：数据采集、数据管理和存储、参数设置和查询、事件记录、数据传输、本地功能、终端维护、安全管理与用户权限。

性能指标

1．工作电源： AC 220V/380V ±20%  50Hz

2．环境温度：-40℃～+70℃

3．额定功耗：≤15VA/10W

4．上行通讯：2G/3G/4G/以太网

5．下行通讯：载波/微功率无线/双模

6．外形尺寸：180×290×95mm（长x宽x高）

7．交流采样：6400imp/kwh；6400imp/kvarh

8．本地接口：1路USB；1路红外；2路RS485

功能特性

◆电能表数据采集功能

◆转发主站相关透传指令

◆支持PDA红外通讯，可进行现场维护

◆支持不同厂商载波方案、微功率无线方案和双模方案

数据采集终端（简易版）

采集器，是根据国网2013版用电信息采集终端规范要求设计，应用现代数字通信技术、嵌入式技术、计算机软硬件技术进行设计制造，具有高可靠性、低成本等特点；上行通信方式可采用多种载波和微功率无线模块等多种通信方案，下行支持RS485采集电能表数据。

性能指标

1．工作电源：AC 220V ±20% 50Hz

2．环境温度：-40℃～+70℃

3．额定功耗：≤5VA/3W

4．上行通讯：载波/微功率无线/双模

5．下行通讯：RS485

6．外形尺寸：160×112×71mm（长×宽×高）

7．本地指示：LED状态指示

8．本地接口：1路红外，3路RS485

功能特性

◆电能表数据采集功能

◆转发主站相关透传指令

◆支持PDA红外通讯，可进行现场维护

◆支持不同厂商载波方案、微功率无线方案和双模方案
