机架式智能厂站采集终端

产品概述

智能厂站采集终端、厂站采集终端YT5200是山东亿特电子科技有限公司采用了最新的科技技术研制的一款电能量计量计费采集系统终端，在电能计量计费自动化系统中，智能厂站终端是电能数据的通讯中枢，一方面采集、存储数字电能表以串行通讯形式输出的电能数据；另一方面将采集到的电能数据通过上行通道传输到电能计费自动化系统的主站中，地位十分重要。

山东亿特电子科技有限公司的智能厂站采集终端具有系列化产品，根据不同的现场需求，智能厂站采集终端可分为机架式厂站采集终端（YT5200）和壁挂式厂站采集终端(YT5100)以及电力负荷管理终端，广泛用于发电厂、各高低压变电站、供电局和行业外用电大户的电能综合计量和管理。主要完成对变电站、发电厂等重要关口电能量数据的自动采集、存储、处理，与厂站本地自动化系统通信，并上传至远程电能量计量主站系统，从而为实现电能量自动统计、考核、结算、全网网损计算与分析、计量设备运行监测等应用提供现场信息。

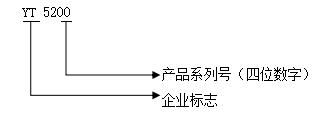

机架式智能厂站终端（YT5200）

工作条件

·安装方式：室内，19英寸、3U工业标准机箱，机架式安装。

·电源：交流85V～285V，50Hz；直流100V～375V。

·正常工作环境温度：－30C～＋70C。

·正常工作相对湿度：10%～100%。

·储存及运输环境温度：－40C～＋85C。

·储存及运输相对湿度：10%～100%。

·正常工作大气压力：63.0kPa～108.0kPa（海拔4000m及以下）。

电能量计量系统由电能表计、YT5200厂站采集终端、通信线路和电能量管理主站组成。YT5200厂站采集终端安装在电厂、变电站（或大、中用户）内，采集各路电能表（数字智能电能表或脉冲电能表）电能量或开关变位等遥信量，并进行预处理、存储，经电话拨号、专线、以太网、光纤、无线等方式传送给主站；主站可以随时或定时召唤、抄取终端数据，进行处理，形成各类报表、曲线和历史数据库等，以满足用户需求，并且数据可与其他系统共享。
