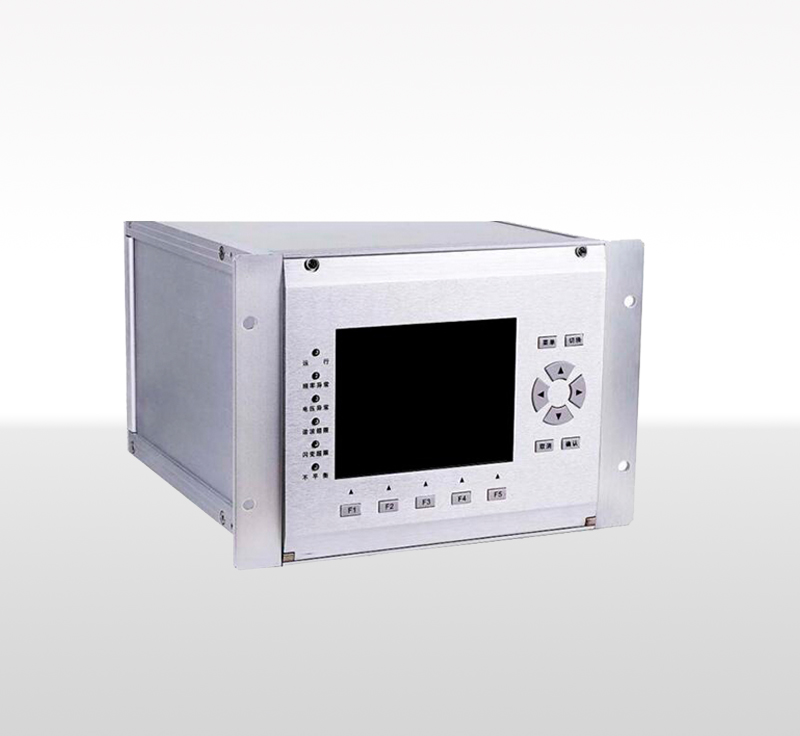

电能质量在线监测装置

产品概述

电网由“发、输、变、配、用”五个环节组成，作为用户侧的“配、用”电环节消耗着总电能的80%。随着社会经济发展，电气化铁路、电弧炉、变频器等冲击性、非线性、不平衡度负载在电力应用中越来越多，谐波、负序、闪变、电压暂态等电能质量问题直接影响着电力系统的供电安全。电能是一种商品，其质量问题是供应商和客户共同关注的问题。用电企业有必要建立电能质量监测系统，实现对整个配电电网电能质量的实时监控。能够实时监测和分析电网中母线及线路的电压和电流的基波及2～63次谐波，可对谐波越限给出报警，并通过RS485通信接口将数据上传至后台监控系统，满足用户对电能质量的监测要求。

本装置广泛适用于380V至220kV各电压等级的发电厂、变电站、石油、煤矿、钢铁、冶金、化工等大型厂矿企业的供电系统。

GDDN-500C电能质量在线监测装置是GDDN-500B的升级产品，配置3路电压、3路电流，最高可支持3×12路电压、3×12路电流（即12条线路）。

本装置完全按国标要求采集电能质量的各项参数，具有长时间在线工作的可靠性、较强的现场操作和与中心站的通讯功能，同时具有长时间记录存储数据的能力及方便的数据统计分析方式。

可测试参数

·电流真有效值、基波有效值、2～63次谐波有效值；

·电压真有效值、基波有效值、2～63次谐波电压畸变率、总畸变率；

·真功率因数、基波功率因数；

·基波视在功率、基波有功功率、基波无功功率；

·电压偏差；

·三相电压不平衡度；

·基波电压（电流）相角；

·电网频率；

·电压波动与闪变值（长时闪变值（Plt）、短时闪变值（Pst））；

·事件记录录波（选配）

主要功能

·收/发控制功能,通讯方式选择功能；

·向各监测点发送指令，提取数据或设置参数；

·可设置的参数包括：监测网点、监测指标、系统参数、定时通讯的时间间隔等；

·接收各监测点上传的电能质量数据、波形等；

·可切换至被监测的任一变电站的任一条线路，显示并统计现场数据；

·数据处理功能；

·图形输出功能；

·报表输出功能。

灵活而可靠的硬件配置

为保证系统和仪器的安全可靠运行，所有电压、电流输入通道均采取隔离措施，电流采用电流钳或内置式传感器，电压采用光电隔离模块。每通道的绝缘电阻≥20MΩ，耐电压≥1.5KV。仪器采用免维护设计，采用标准工业控制计算机，性能可靠，自带看门狗（反应时间小于1.6S）。平均无故障时间（MTBF）大于105小时。

网络化方式

仪器支持RS232、RS485、TCP/IP等多种通讯方式，仪器配备工控级10/100M自适应网卡或符合V90协议的56K调制解调器，连接可靠，长期运行稳定性好。多台GDDN-500C和上位机联网可以组成电能质量监测与管理系统（POWERQUALITYSUPERVISORY&MANAGEMENT SYSTEM，简称PQSMS）,支持部颁103、104通讯规约、MODBUS通讯规约，方便与综自系统联网通讯。

技术参数

·电压测量范围：10~450V

·电流测量范围：0.05~6A

·电网频率误差：≤0.01Hz

·谐波电压（电流）含有率测量误差：≤0.1%

·电压偏差误差：≤0.2%

·三相电压不平衡度误差：≤0.2%

·基波电压（电流）相位误差：≤0.5º

·闪变误差：≤5%

·电源：AC/DC 220±15%,50Hz

数据通讯

·通讯接口：RJ45,RS232、RS485（可选光隔）

安装开孔

安装开孔尺寸为标准19英寸 4U机箱 多通道可扩展设计

网络结构拓扑图
