失压计时仪JSY-100T

产品概述

失压计时仪又称失压仪、失压断流计时仪是由山东亿特电子科技有限公司自主研发研制生产，用于检测电网的电压、电流状态，并记录失压、断相、断流、失流等事件的电子仪表。采用DL/T645-2007 通信规约，功能丰富，附加值高。

以三相四线失压计时仪为例，失压计时仪由电流互感器、计量芯片、微处理器、温补实时时钟、LCD液晶、数据存储器、通信接口、报警信号输出等部分组成，如图1所示。

计量芯片对分压后的电压信号及经电流互感器后的电流信号进行采样，计量芯片将计算后的电压、电流、功率、电能等参数传送给微控制器。微控制器对当前的电压状态、电流状态进行判断，当检测到有相关事件发生后，会通过声光报警的方式通知用户，并将对应事件的发生时刻进行记录；相关事件结束后，停止声光报警，并记录事件的结束时刻。

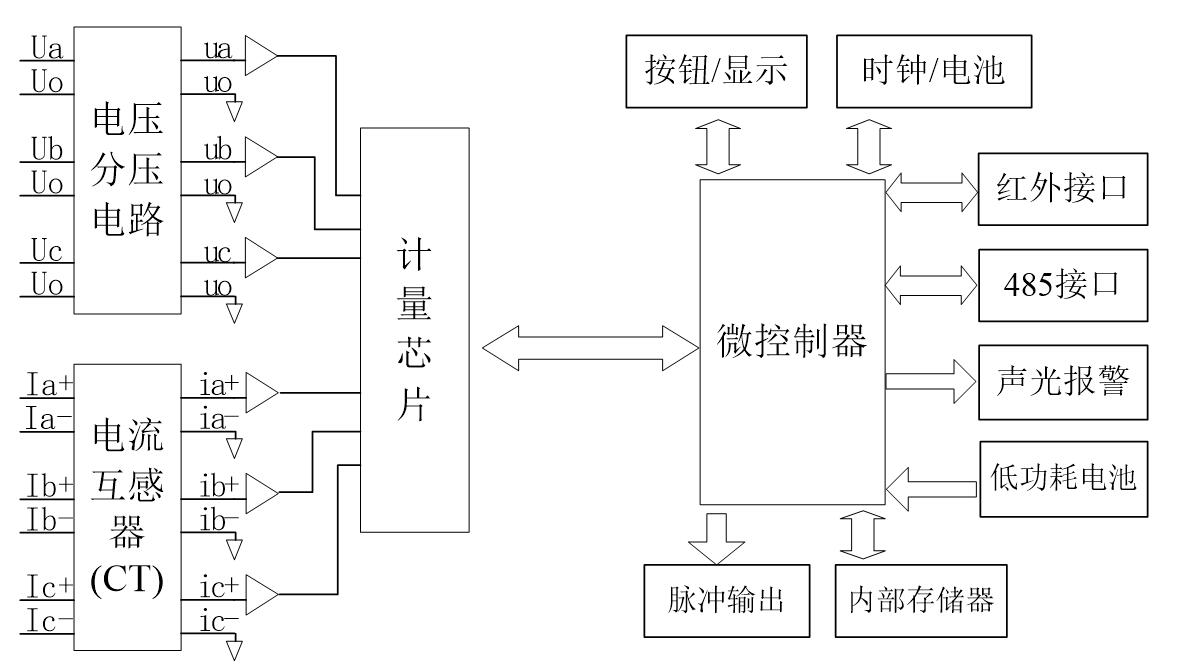

图1 多功能失压计时仪组成示意图

技术参数：

主要功能：

1、失压判断

在三相供电系统中，当某相电流大于起动电流，同时该相电压低于起动电压，且持续时间大于设定的事件判定延时时间，此种工况称为该相失压。当某相电压回路发生失压时，能准确判别故障的相别，并进行事件记录。某相失压产生后，该相电压大于返回电压时，计时器应停止该相失压计时。

默认起动电流为0.5%Ib；默认起动电压为78%Un；默认返回电压为85%Un。

2、断相判断

在三相供电系统中，当某相电压低于设定的断相事件电压触发上限，同时该相电流小于设定的断相事件电流触发上限，且持续时间大于设定的事件判定延时时间，此种工况称为断相。当某相发生断相时，能准确判别故障的相别，并进行事件记录。

默认断相事件电压触发上限为60%Un；默认断相事件电流触发上限为0.5%Ib。

3、断流判断

在三相供电系统中，当某相电压大于断流事件电压触发下限，同时该相电流小于设定的断流事件电流触发上限，且持续时间大于设定的事件判定延时时间，此种工况称为断流。

默认断流事件电压触发下限为60%Un；默认断流事件电流触发上限为0.5%Ib。

4、失流判断

在三相供电系统中，三相中至少有一相负荷电流大于失流事件电流触发下限，某相电压大于设定的失流事件电压触发下限，同时该相电流小于设定的失流事件电流触发上限值时，且持续时间大于设定的事件判定延时时间，此种工况称为该相失流。当失流与断流事件同时存在时，优先判断失流状态。

默认失流事件电流触发下限为5%Ib；默认失流事件电压触发下限为70%Un；默认失流事件电流触发上限为0.5%Ib。

5、事件记录

多功能失压计时仪能记录失压、断相、断流、失流这四种事件的发生时间、结束时间、发生次数、累计时间。

当发生失压、断相、断流、失流事件时，能准确判别故障的相别，并能记录故障发生的时间；当某个事件结束时，能对应记录该项事件的结束时间、累计发生时间、发生次数。

每个相别的每种事件最多能记录99次。

6、逆相序指示

在三相供电系统中，当发生三相电压逆相序或者三相电流逆相序工况时，失压计时器可以准确的指示出逆相序状态。

7、电流反向指示

当某相电流回路产生电流反向工况时，失压计时仪可以准确的指示出电流反向状态。

8、报警输出

失压、断相、断流、失流这四种事件的发生时，LCD屏幕、LED指示灯、蜂鸣器、报警继电器会输出相关报警信号；

电压逆相序、电流逆相序及电流反向工况发生时，LCD屏幕、蜂鸣器会输出相关报警信号。

9、数据通讯

多功能失压计时仪支持红外通讯功能，可通过红外掌机设置、抄读相关内容；

多功能失压计时仪提供RS485通讯接口，可通过上位机进行数据通讯。
